你是否想过，手中的手机或电脑，性能为何能持续飞跃？答案藏在微小的晶体管里！从摩尔定律催生奇迹开始，半导体工艺就是科技前进的命脉。但如今，传统技术已在7nm以下寸步难行。幸好，科学家们破局而出，在FinFET之后，推出了颠覆性的GAA工艺——这不仅是延续，更是芯片技术的一次重生！
「尺寸越小、难度越大
FinFET逐渐失效
」
当工艺节点跨入32nm以下，每一步都像走钢丝。在这个微观世界，经典物理定律开始“失灵”，量子效应变成拦路猛虎。为此，工程师们祭出High-K、特种金属、SOI、FinFET、EUV等一系列“武器”，才将工艺推至7nm乃至5nm时代。但前路未平，挑战更巨！
目前主流的FinFET技术，曾被誉为22nm后的“救星”。它通过将源极和漏极立体化，构建出“鳍片”结构，巧妙化解了平面晶体管的漏电危机。随着制程逼进5nm甚至3nm，FinFET的缺陷暴露无遗：鳍片高宽比逼近极限，量子噪音干扰骤增，栅极距缩至42nm以下后，结构已难稳定维持。

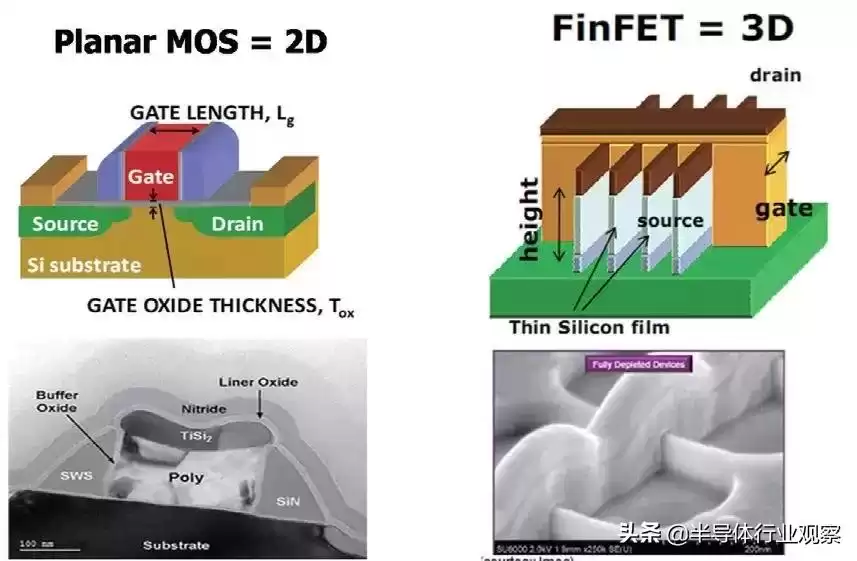

▲FinFET示意图
想象一下，在5nm节点下，鳍片像脆弱的细柱难以直立；EUV光刻带来的量子效应，更让曝光过程充满变数。以英特尔工艺为例，14nm栅极距70nm，10nm缩至54nm——但FinFET的极限就在42nm。若迈向3nm，现有技术恐将彻底崩溃！

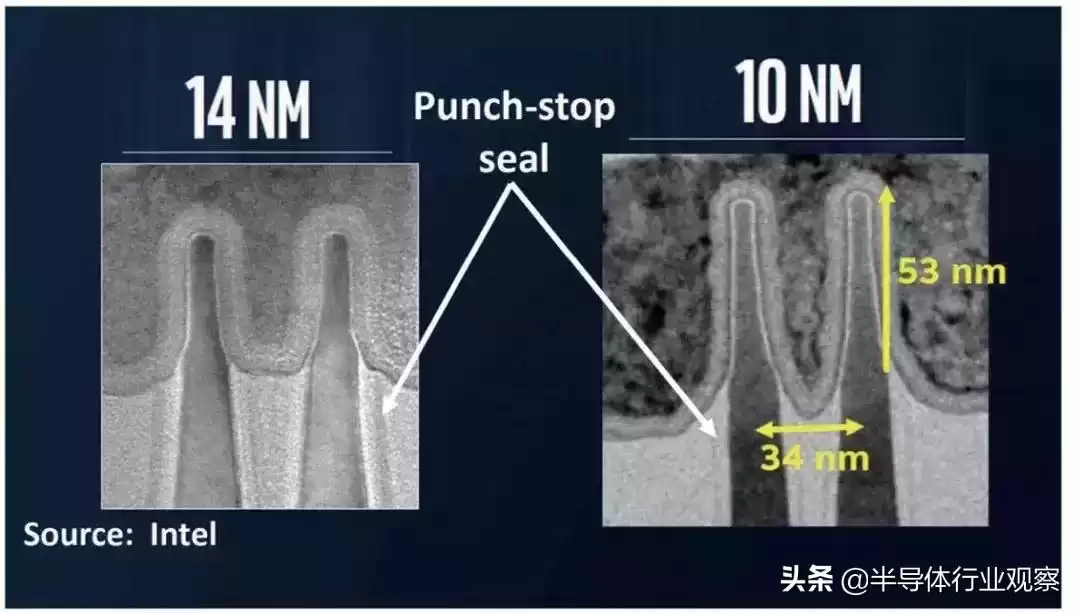

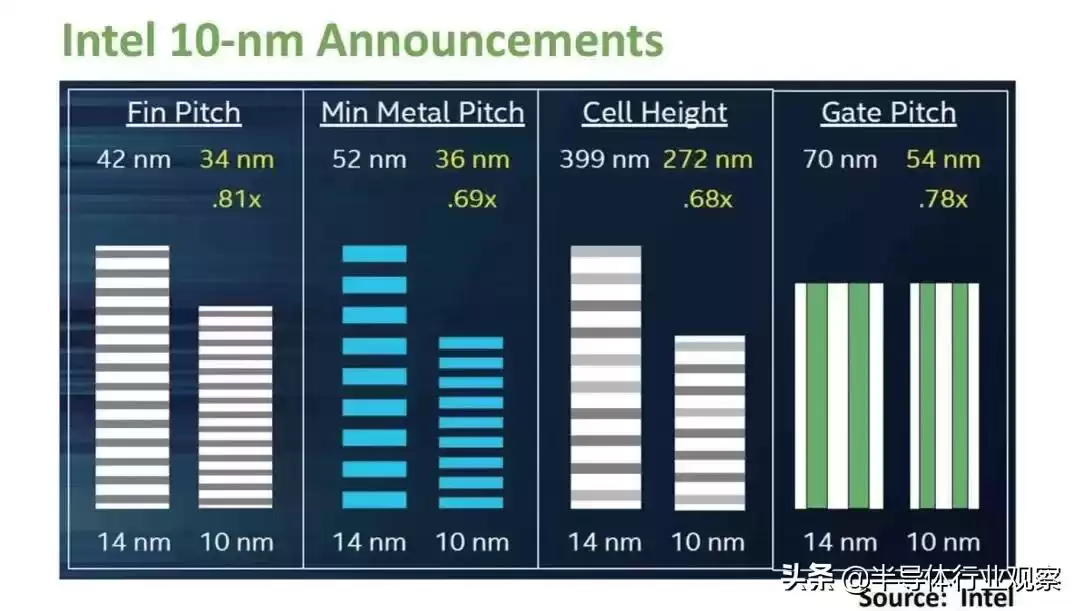

▲英特尔10nm和14nm工艺对比，注意10nm工艺栅极距离降低至54nm。
▲英特尔10nm鳍片对比14nm，注意宽高比。
「环绕
全新GAA技术登场
」
危机中，Gate-All-Around环绕式栅极技术（GAAFET）横空出世！它让栅极四面包裹沟道，源极和漏极脱离基底，通过线状、板状或片状结构横向分布，彻底刷新晶体管设计。这不仅解决了栅极间距缩小后的电容难题，还因沟道接触面更广，电流控制力大幅提升——3nm以下制程，由此迎来曙光！

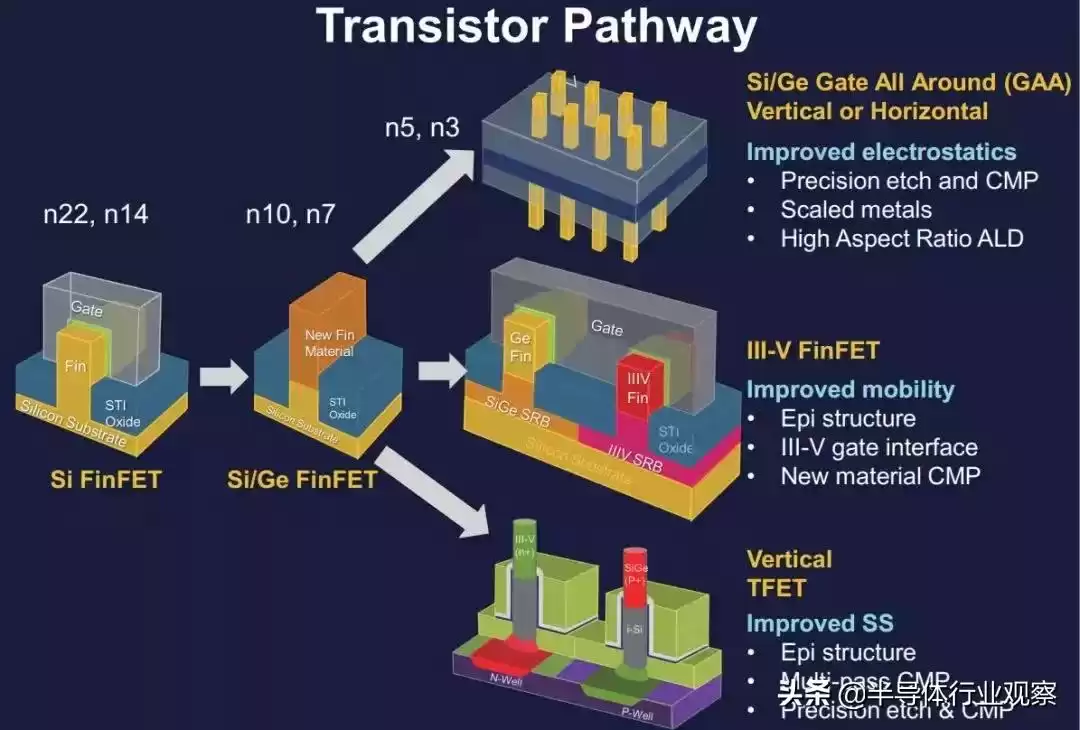

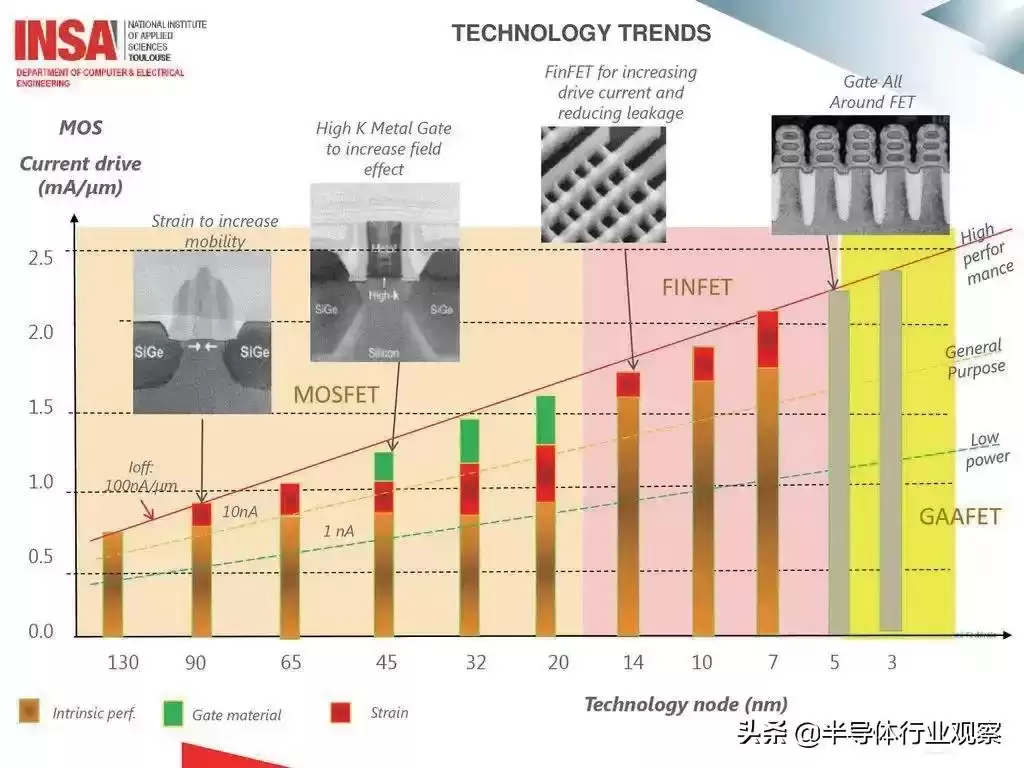

▲FinFET之后的技术路线进展方案
GAA技术方案多样，宛如一场“战术博弈”：IBM推出硅纳米线FET，实现12.8nm线宽；新加坡国立大学研发3.5nm纳米线PFET；英特尔、台积电低调布局。而三星高调亮剑，主打板片状多路桥接鳍片（MBCFET），直指3nm时代！

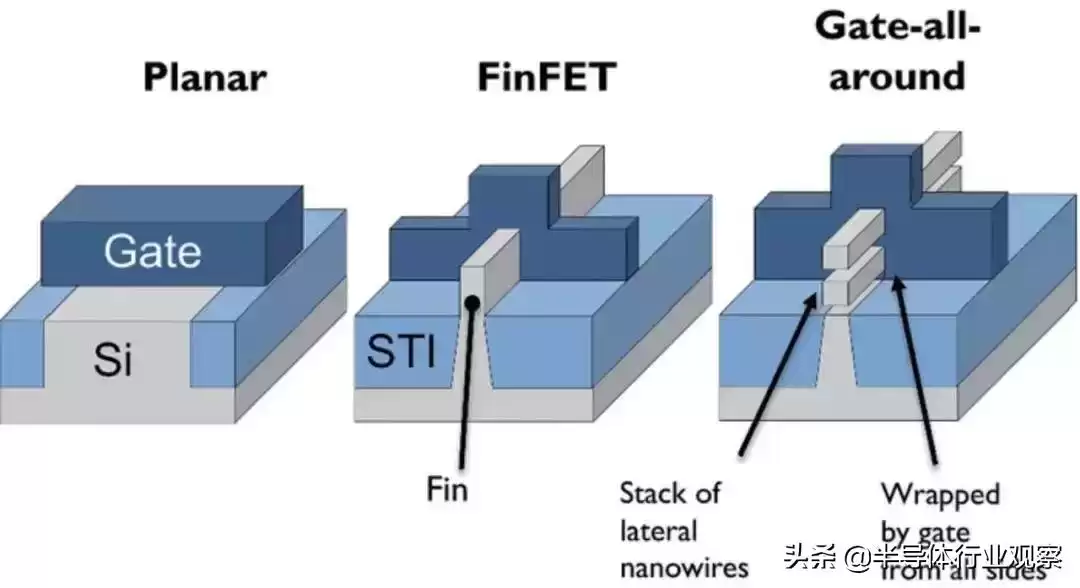

▲从2D晶体管到GAA技术的对比
GAA鳍片形态四大流派：
● 纳米线技术：圆柱或方形截面，结构精细；
● 板片状多路桥接：水平板状或椭圆柱，三星首选；
● 六角形纳米线：截面六边，稳定性突出；
● 纳米环技术：环形设计，创新突破。
三星直言，纳米线GAA沟道窄，适用于低功耗场景；而MBCFET通过调整纳米片宽度，可灵活适配高性能芯片——对比FinFET的单一方案，GAA的“场景定制”能力堪称降维打击！

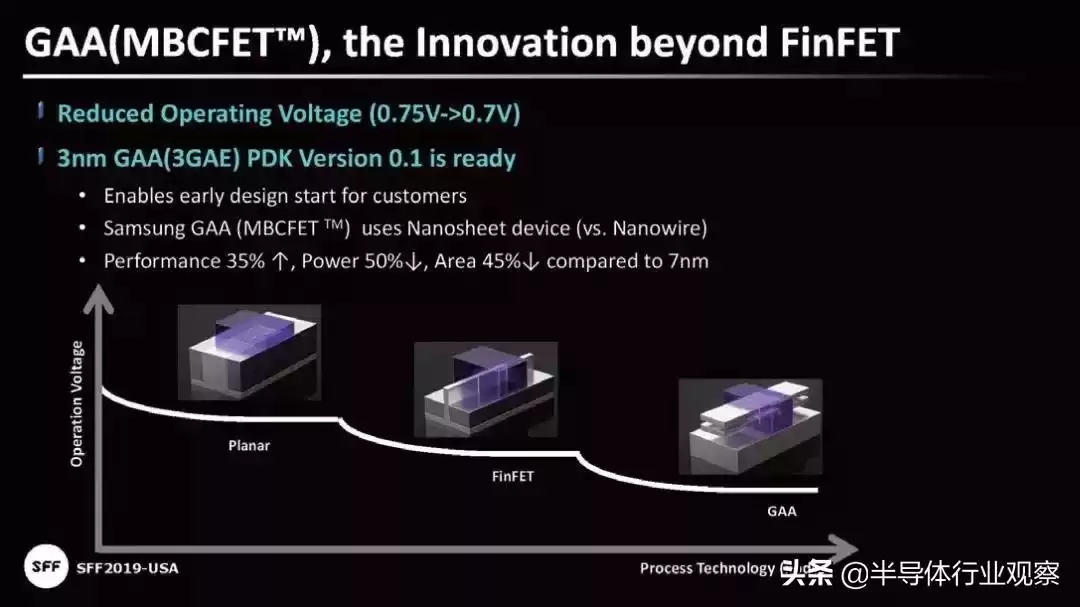

▲三星给出的从2D晶体管到GAA技术，电压曲线示意图。
实际参数显示，GAA已触手可及：三星与IBM合作展示EUV制造GAA，沟道厚度5nm、栅极长度12nm；三星更宣称，相比7nm工艺，初代GAA可实现35%性能提升、50%功耗下降！路线图显示，2021年3nm GAA将量产，2022年优化版接踵而至。

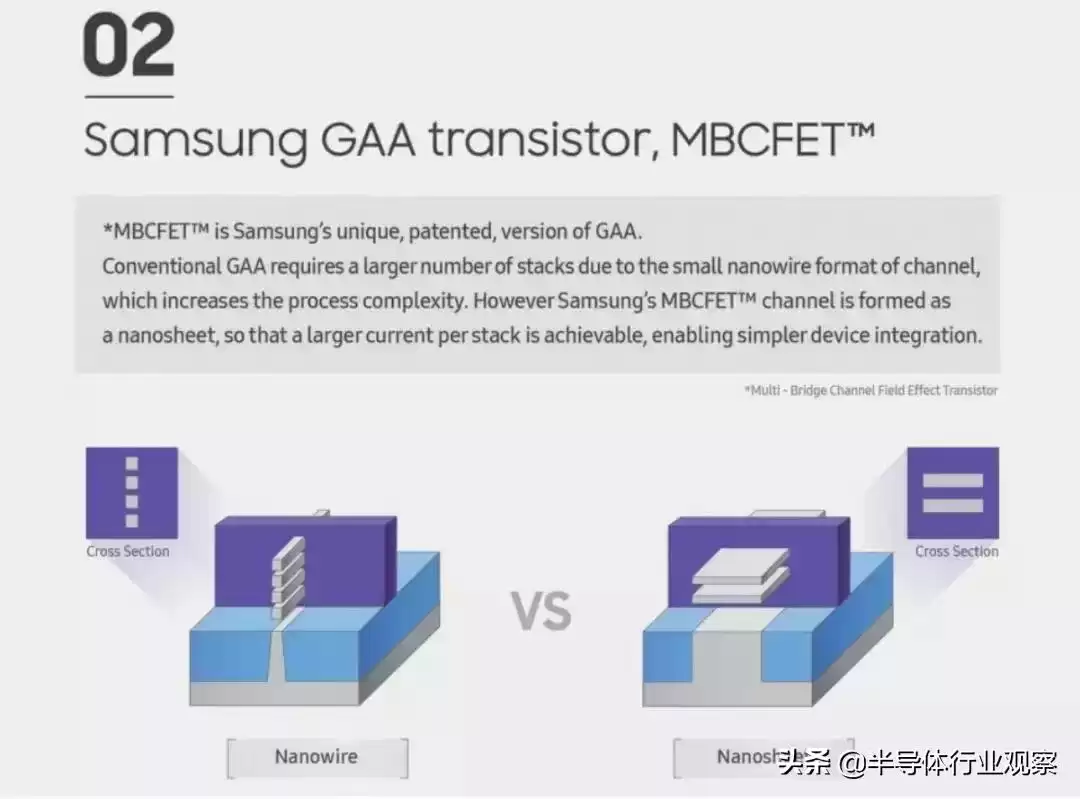

▲三星对比纳米线GAA和自家的板片状结构多路桥接鳍片GAA

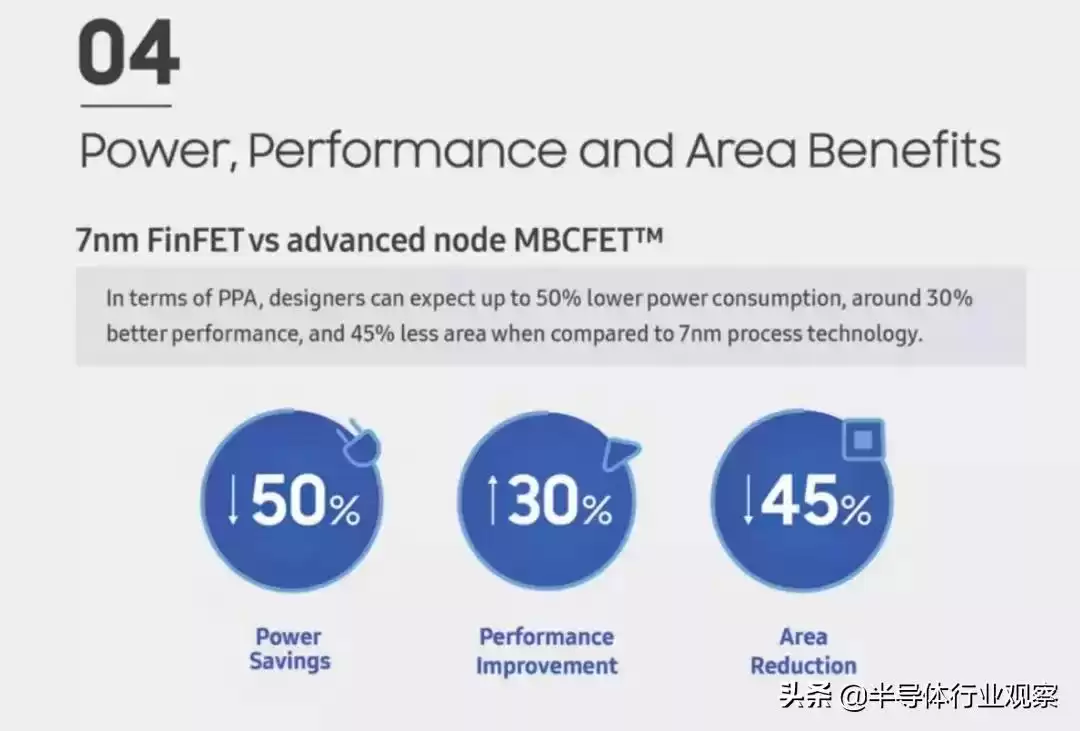

▲三星宣称GAA技术所能带来的性能提升
但质疑声仍在：英特尔专家Mark Bohr认为，三星设计只是“平躺的FinFET”，优势未明。这场技术争锋，胜负犹未可知！

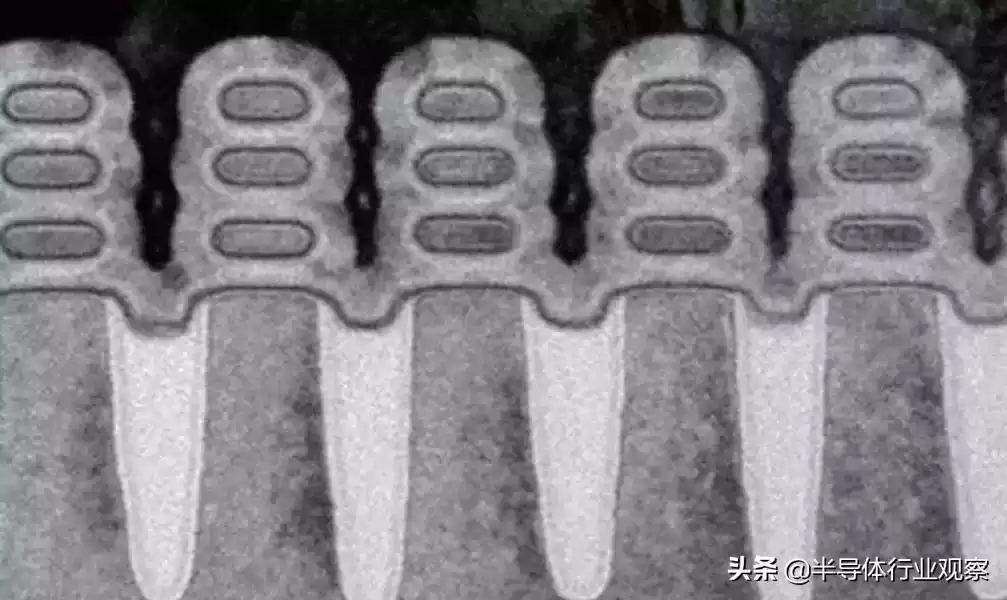

▲IBM试制的5nm工艺下GAA技术的鳍片，可见三个重叠的圆形纳米线。
「制造
成本昂贵的GAA
」

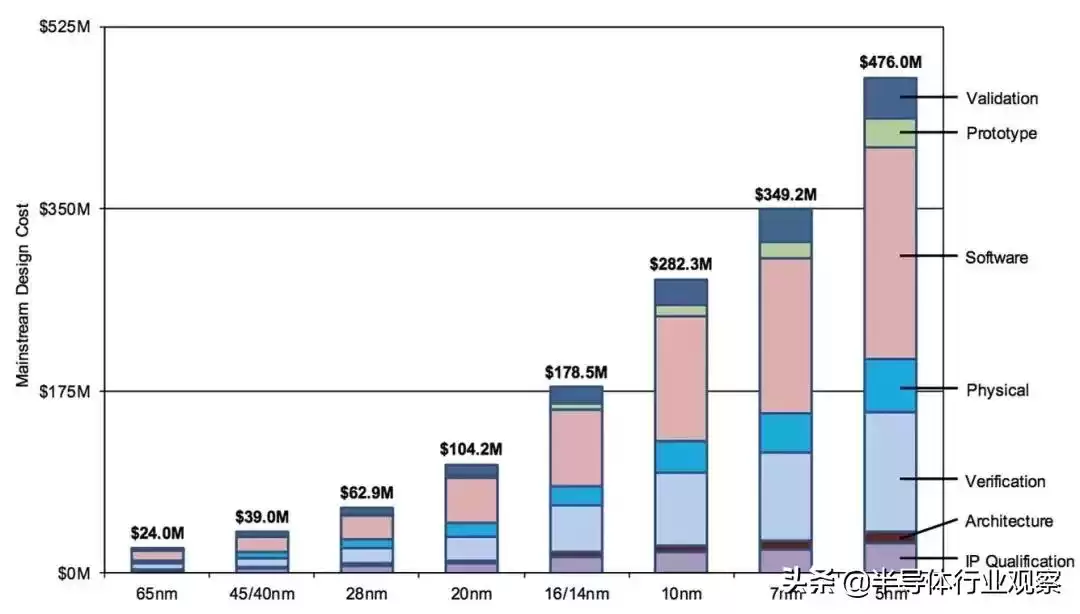

尖端技术的代价，是飙升的成本！IBS数据显示，从28nm到5nm，芯片设计成本从0.629亿美元暴增至4.76亿美元；3nm GAA时代，预计突破5亿美元。技术壁垒高筑，全球仅三星、台积电、英特尔等少数玩家能入局。
▲不同工艺时代典型的芯片流片的成本图，可见28nm之后成本开始迅速上升。
制造过程更是挑战重重：GAA需通过外延堆叠超晶格结构，经历STI隔离、栅极成像、沟道释放等高精度步骤。环绕栅极成型和EUV光刻应用是关键难点——EUV目前产能有限，光子噪音问题待解，但GAA与FinFET产线部分兼容，降低了迁移门槛。

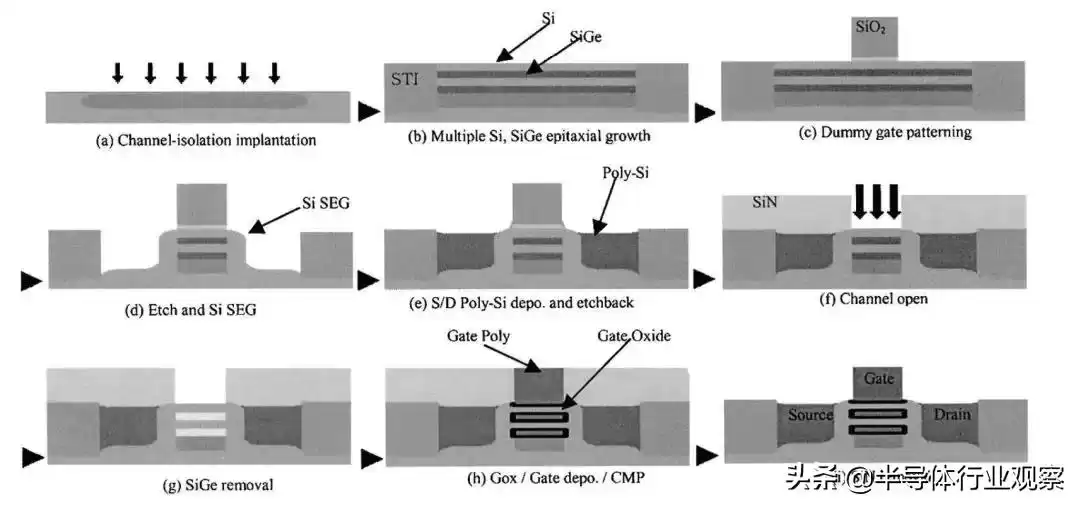

▲MBCFET制造示意图
三星强调，MBCFET可无缝对接FinFET设计，无需大幅改动。这或许是企业押注GAA的核心动力！

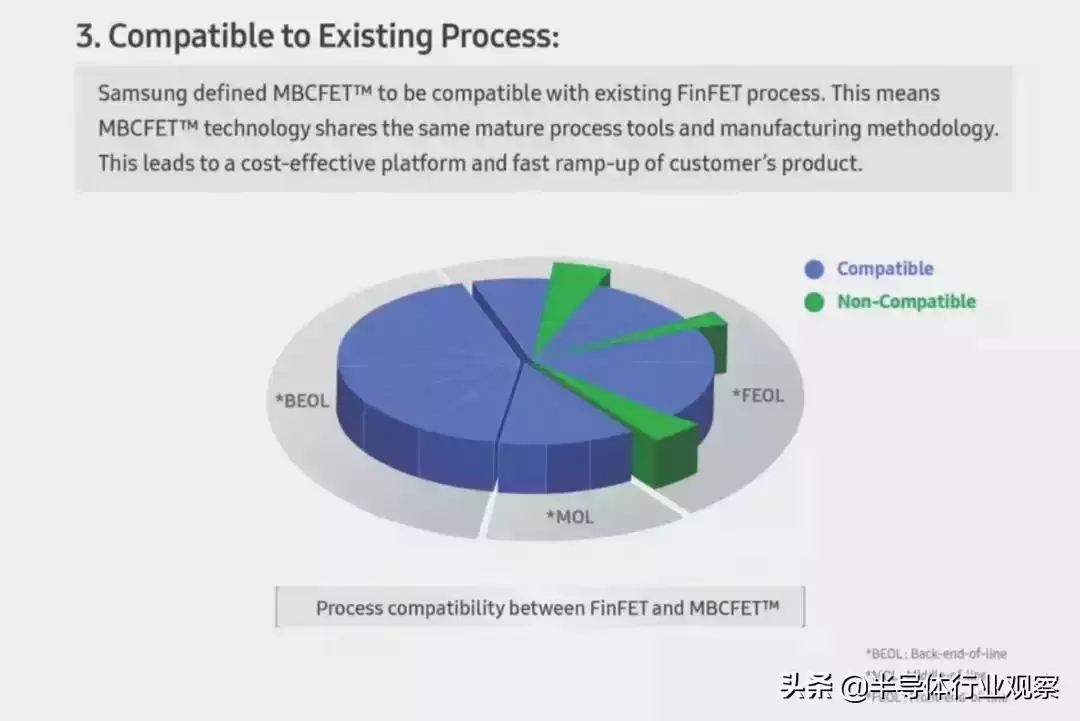

▲三星宣称其MBCFET技术和现有的FinFET技术完全兼容

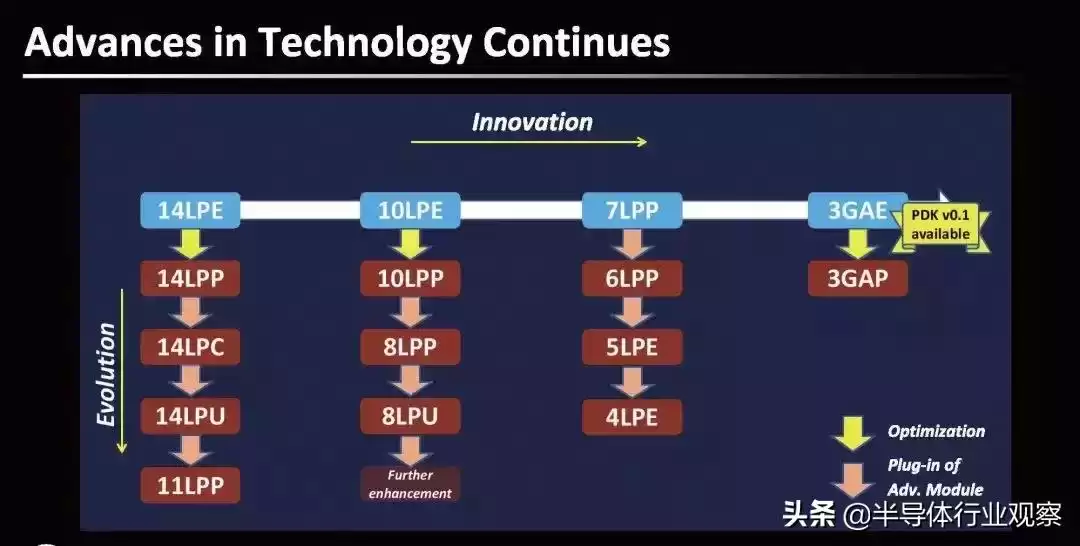

▲三星的GAA发展路线图，3GAE之后还有3GAP。
「展望
GAA时代即将来临？
」
尽管三星、台积电、英特尔都已涉足GAA，但它真是终极答案吗？业内共识是：GAA能支撑3nm至2nm节点，但再往下，横向纳米片设计可能碰壁。垂直纳米线或互补场效应晶体管，或许是下一站。
▲业内对半导体工艺发展的一些预测
台积电已试产圆形鳍柱GAA，中芯国际也在探索。未来十年，半导体战场将因GAA风云再起——而你，准备好迎接这场技术浪潮了吗？立即关注行业动态，留言分享你的见解，一起见证芯片新时代的诞生！
