十年一梦：FD-SOI的生死突围与中国半导体的命运转折
【文/观察者网 心智研究所】 你是否想过，一条曾被判“死刑”的技术路线，竟能成为破局关键？
2014年前后，法国SOI衬底龙头Soitec陷入绝境。FD-SOI市场迟迟未起，这家拥有独家Smart-Cut技术的公司资金链几近断裂，靠政府贷款艰难维生。
与此同时，中国国家集成电路产业投资基金（“大基金”）刚成立，正在全球寻觅标的。芯原股份创始人戴伟民博士回忆，考察团曾有机会投资Soitec，但其中一句话流传甚广：
“做FinFET是等死，做FD-SOI是找死。”
这句话刺痛了当时中国半导体业的神经——FinFET已成主流，技术迭代有序，追赶者恐永难企及。而逆势押注FD-SOI，更像踏上一条看不见光的死胡同。
十年后的今天，全球半导体格局因地缘政治重构，中国芯片在先进制程上被“卡脖子”，这条曾被抛弃的技术路线，竟为中国半导体推开了一扇新的窗。
技术路线的分岔：同一个问题，两种解法
要读懂这场分岔，得回到二十世纪末的危机。
1999年，美国DARPA资助了一个项目：探索CMOS技术如何突破25纳米物理极限。当时，行业一片悲观——晶体管栅长逼近20纳米时，传统平面结构将彻底失效，电子如脱缰野马，漏电会让芯片变成废铁。
领导这个项目的，是加州大学伯克利分校的胡正明教授。这位“摩尔定律续命人”提出了两种方案。
想象你握着一根越来越细的水管，水流失控，不断泄漏。怎么办？

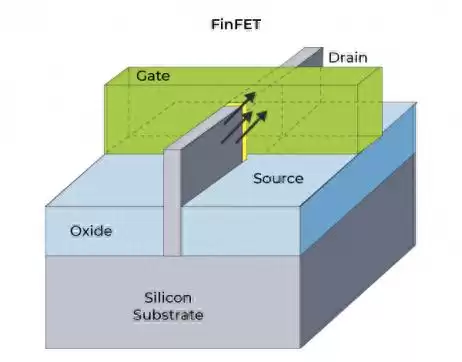

第一种办法：把水管竖起来。手指从三面包裹，接触面大增，控制力自然变强。这就是FinFET的核心——将晶体管沟道竖立，形成鱼鳍般的三维结构，让栅极三面包裹，大幅提升电流控制力（如下图）。

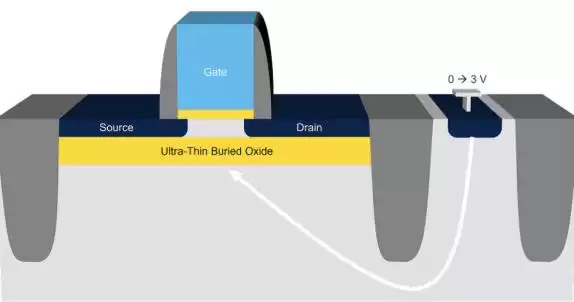

第二种办法：在水管下垫绝缘层。即使水流想渗漏，也会被这层“防水垫”挡住。这就是FD-SOI的逻辑——在晶体管下嵌入超薄绝缘氧化层（埋氧层），同时将顶层硅膜做得极薄，让沟道处于“全耗尽”状态，彻底切断漏电路径（如下图）。
两种方案，各有千秋。FinFET优势在于兼容传统工艺，可沿用大部分设备；FD-SOI则保留平面结构简洁性，工艺步骤更少，更有一项“杀手锏”——背面偏置技术，能动态调节晶体管性能与功耗，在物联网、射频芯片等功耗敏感领域价值巨大。
技术中立，但产业选择从来不是。
胡正明团队在1999年发表FinFET成果，2000年公布FD-SOI方案。他设想两条路线并行，服务不同场景。但产业反应却一边倒。
问题出在FD-SOI对衬底材料的苛刻要求。顶层硅膜必须极薄且均匀——戴伟民比喻：“飞机从巴黎飞上海，上下波动不能超15毫米。”这种精度在当时犹如天方夜谭。
更关键的是，能提供这种高品质SOI衬底的厂商寥寥。法国Soitec掌握独门Smart-Cut技术，但对如日中天的英特尔来说，将核心材料供应链交给一家“小法国公司”，战略上难以接受。
另一个被忽视的因素：2000年代初，CPU市场以数字逻辑电路为主，射频功能非重点。FD-SOI的射频集成优势，那时尚未被充分认识。
于是，英特尔做出影响深远的决定：全力押注FinFET，彻底绕开SOI。
接下来，产业链“多米诺效应”上演。台积电一贯跟随领先者——英特尔选哪条，台积电就跟进。当英特尔2011年量产22纳米FinFET，台积电迅速跟进，三星也不甘落后。设备、材料、EDA工具商纷纷调整方向，整个生态向FinFET倾斜。
戴伟民感慨：“英特尔一走，台积电就走了。整个产业链的设备、材料、IP全部倾向了FinFET。”
FD-SOI被推到了历史边缘。它非技术失败，而是在产业博弈中“输”给了生态力量。
命运的转折：中国资本与法国技术的相遇
大基金考察团与Soitec的故事虽告一段落，但转折悄然来临。
2016年，上海硅产业投资有限公司（沪硅产业前身）以更务实的方式介入博弈。他们不“赌”路线胜负，而是通过资本纽带与Soitec建立战略合作，认购其约14.5%股份。
这笔投资意义远超财务回报。它为中国半导体打开了SOI技术大门。此后，沪硅产业旗下的上海新傲科技获得Soitec最核心的Smart-Cut技术授权，成为全球仅四家拥有该技术的企业之一。
戴伟民清晰记得，那些年上海FD-SOI论坛的晚宴总安排在一艘船上。“We are on the same boat”，他解释寓意，“我们在同一艘命运之船上。”
戴伟民博士在前几天Soitec衬底愿景峰会上演讲
中国资本的注入，不仅救了Soitec，也促使法国政府坚定支持。如今回看，那笔投资回报已超十倍。更重要的是，它为中国在FD-SOI领域埋下自主能力的种子。
在半导体版图中，FinFET与FD-SOI从来不是简单优劣之争，而是不同场景的适配之选。
FinFET优势在于极致性能与集成密度，是手机处理器、高性能计算芯片的不二之选。但它短板明显：工艺复杂、成本昂贵、对先进设备依赖极高。从14纳米往下，每推进一个节点，投资额以百亿美元计。更关键的是，最先进FinFET制造能力高度集中在台积电、三星和英特尔手中，这些产能对中国大陆企业的可及性正急剧下降。
FD-SOI则展现截然不同的特点。它保留平面工艺简洁性，制造步骤比同等性能FinFET工艺少30%以上，对光刻设备要求相对宽松。一条22纳米FD-SOI产线投资，约同等产能14纳米FinFET产线的三分之一到一半。
更关键是，FD-SOI在功耗控制上有天然优势。通过背面偏置技术，设计师可在芯片运行中动态调节功耗与性能——需高性能时“踩油门”，空闲时“松脚刹”。这种能力在物联网传感器、可穿戴设备、汽车电子等续航敏感应用中价值巨大。
FD-SOI在射频性能上优势突出。平面结构寄生电容更低，FD-SOI晶体管可轻松工作于毫米波频段，非常适合5G通信、卫星通信、汽车雷达等高频应用。相比之下，FinFET的三维结构天然产生更大寄生电容，在高频应用中反成劣势。
对正经历“卡脖子”的中国半导体产业，FD-SOI提供了一条相对现实的突围路径。它不需要最先进EUV光刻机，不需要天文数字资本投入，却能在物联网、汽车电子、射频芯片等高速增长市场提供有竞争力解决方案。
正如IBS首席执行官Handel Jones指出：“18纳米FD-SOI可支持大多数16/14/12纳米FinFET设计需求，甚至部分7纳米FinFET设计也可用12纳米FD-SOI实现，成本低得多。”
生态圈的培育：一场持续十年的长跑
技术成功从来不是单点突破，而是生态系统整体成熟。
自2013年第一届上海FD-SOI论坛举办，中国FD-SOI生态圈已培育十年。如今，一条从衬底材料、晶圆代工、EDA工具到IP设计的完整产业链正逐渐成形。
在衬底材料端，沪硅产业旗下的新傲科技已具备200毫米SOI硅片量产能力，正迈向300毫米FD-SOI衬底。通过与Soitec战略合作，新傲掌握Smart-Cut技术，可生产满足先进制程要求的超薄硅膜。沪硅产业还持有Soitec约11%股份，建立从技术到资本的深度绑定。
2025第十届上海FD-SOI论坛
在晶圆代工端，格芯（GlobalFoundries）是全球FD-SOI工艺主要推动者。这家公司在收购IBM半导体业务后继承FD-SOI技术积累，推出22FDX和12FDX两代工艺平台。据格芯披露，2019年其22FDX平台50%以上流片来自中国客户。意法半导体（ST）也是FD-SOI阵营重要力量，2023年法国政府宣布投资29亿欧元支持ST与格芯在法国合建一座基于FD-SOI工艺的晶圆厂。
在EDA和IP端，芯原股份是中国FD-SOI生态圈核心推动者之一。这家由戴伟民博士创立的公司，已为22纳米FD-SOI工艺提供超59个模拟与混合信号IP，涵盖蓝牙、Wi-Fi、GNSS等主流无线通信协议。国内EDA公司芯和半导体也积极支持FD-SOI设计流程，与格芯合作加速客户技术采用。
在芯片设计端，已有多家国内企业开始采用FD-SOI工艺。瑞芯微、复旦微电子、国科微等公司都曾宣布采用22纳米FD-SOI工艺设计物联网芯片。国际市场上，NXP的i.MX处理器系列、瑞萨的22纳米微控制器、Lattice的FPGA芯片等知名产品也都采用FD-SOI工艺。
中国科学院院士、著名半导体材料学专家王曦曾在FD-SOI论坛上表示：“中国有广阔空间吸纳SOI技术和产品。我们在同一艘命运之船上。”
当然，FD-SOI并非没有挑战。
最显而易见问题是生态系统规模差距。经过十多年发展，FinFET已建立起庞大成熟产业生态，从设计工具、IP库到制造产能，供应链每一环节都高度完善。相比之下，FD-SOI生态圈仍属小众市场。正如Handel Jones所说：“我们仍只是市场一小部分，FinFET仍占据供应链价值大头。”
衬底成本是另一关键瓶颈。FD-SOI硅片价格仍显著高于普通体硅——据早期数据，SOI衬底价格曾是体硅三到四倍。虽然随产能扩张和技术进步，差距正在缩小，但成本因素仍是阻碍FD-SOI大规模普及的重要障碍。
这里存在典型“先有鸡还是先有蛋”困境：规模化能力不足导致衬底成本难以下降，成本居高不下又阻碍规模化推广。沪硅集团常务副总、上海新昇董事长兼总经理李炜博士也说：“FD-SOI衬底技术会的人还是会，不会的还是不会。”打破僵局需产业链上下游协同努力，及持续资本投入。
更棘手问题是本地代工产能缺失。尽管中国在FD-SOI衬底材料、EDA工具、IP设计等环节取得长足进步，但目前仍缺少一座具备先进FD-SOI工艺能力的本土晶圆厂。格芯曾在2017年宣布与成都合资建设22FDX产线，但后因种种原因停工。华力微电子也曾传出涉足FD-SOI消息，但至今未见实质性进展。
没有本地代工能力，中国FD-SOI芯片设计企业就必须依赖格芯在德国德累斯顿或新加坡的产线，这不仅增加物流成本和交期风险，更在地缘政治紧张背景下带来供应链安全隐忧。
结语：历史的另一种可能
站在2025年回望，当年那场技术路线分岔正以意想不到方式迎来“和解”。
从技术演进看，FinFET与FD-SOI并非完全对立，而是有可能在未来某个节点融合。业界已开始探索将SOI衬底与FinFET晶体管结构结合的SOI-FinFET工艺，这种方案或许能兼具两种技术优点。法国原子能委员会电子与信息技术实验室（CEA-Leti）已在10纳米和7纳米节点上进行FD-SOI试验线研发，证明这条技术路线仍有演进空间。
从市场格局看，FD-SOI正找到属于自己的生态位。它不在手机处理器、高性能计算等FinFET传统强项领域正面竞争，而是在物联网、汽车电子、射频通信、边缘AI等新兴市场开辟天地。据市场研究机构预测，全球FD-SOI市场规模将从2022年约7亿美元增长到2027年40亿美元以上，复合年增长率超30%。
对于中国半导体产业，FD-SOI战略价值或许不在它能否成为主流，而在它提供了一种在封锁环境下保持技术能力建设的现实路径。在最先进制程被“卡脖子”情况下，用成熟22/12纳米FD-SOI工艺覆盖尽可能多应用场景，既是务实商业选择，也是保持技术活力的战略布局。
戴伟民博士在最近一次FD-SOI论坛圆桌讨论上提出发人深省问题：“我们的未来究竟是直接迈向GAA（环绕栅极晶体管），还是将FD-SOI技术推向极限？”
这个问题没有标准答案。但可确定的是，在半导体这个没有“备胎”就可能出局的游戏中，多保留一条技术路线能力，就多保留一份在未来博弈中的筹码。
二十多年前，当胡正明教授在伯克利实验室同时提出FinFET和FD-SOI两种方案时，他或许没预料到，产业选择会如此决绝一边倒。他也可能没想到，二十年后，那条被主流抛弃的技术路线，会在地球另一端的中国重新获得关注。
历史偶然性就在于此。英特尔一个看似纯粹的商业决定，牵动整条产业链走向；中国资本一次不起眼的财务投资，却为日后技术突围埋下伏笔。
FD-SOI的故事还在继续。它能否成为中国半导体产业破局的关键一子，答案仍在书写之中。但至少，它提醒我们：在摩尔定律的尽头，或许不止一条路通向未来。而你的关注与参与，正是推动中国半导体前行的重要力量——立即分享你的观点，加入这场技术变革的讨论！
